一、 概述
是一種具有CV輸出的AC/DC LED驅動電源,整個電源采用LED節能環保最新電路設計,具有結構緊湊、性能可靠。整機穩壓精度高,輸出效率高,輸入電壓范圍寬,輸出具有短路保護、過流保護、過壓保護,電源采用自然傳導散熱。 整個電源嚴格按安規要求設計,符合LED照明設備安全標準要求。
二、產品主要規格
輸入總功率 | 輸入電壓范圍 | 輸出電壓 | 輸出電流 | 恒流精度 |
36W | 90-264Vac | 16-20 | 1580MA | ±3% |
三、引用標準及規范
Safety standards(安全標準) | EN61347-1;EN61347-2-13 EN60598-1;EN60598-2-6 |
EMI(Conducted&Radiated Emission)Note.4 (傳導與輻射干擾) | EN55015;EN61547 |
Harmonic(諧波) | EN61000-3-2 |
EMS(電磁兼容抗擾度) | EN61547; EN61000-4-2---準:空氣放電8KV;接觸4KV;Performance Criteria B EN61000-4-5---6KV for Line-PE線-地;3KV for Line-Line;Performance Criteria B |
四、環境條件
序號 | 項 目 | 指標要求 | 單位 | 備 注 |
1 | 工作溫度 | -40-+60 | ℃ | 輸出半載 |
-40-+60 | ℃ | 輸出滿載 | ||
2 | 儲存溫度 | -40—+80 | ℃ | |
3 | 相對濕度 | 10%-95% | ||
4 | 散熱方式 | 自然冷卻 | ||
5 | 大氣壓力 | 86—106 | KPa | |
6 | 海拔高度 | ≤3,962 | m |

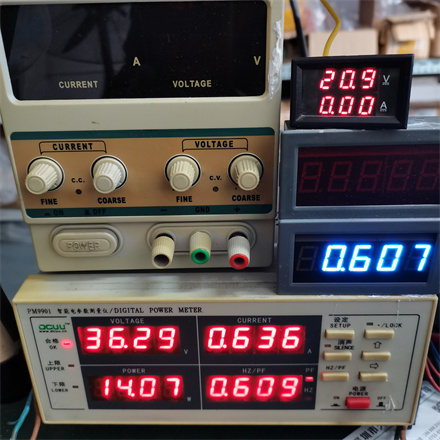

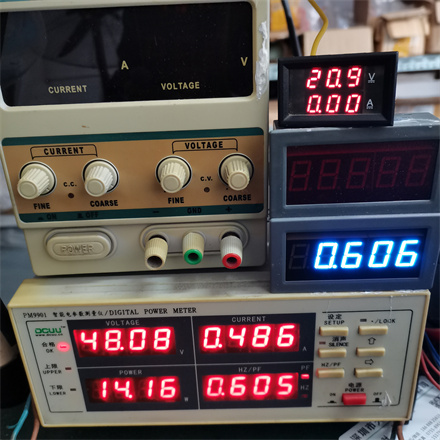

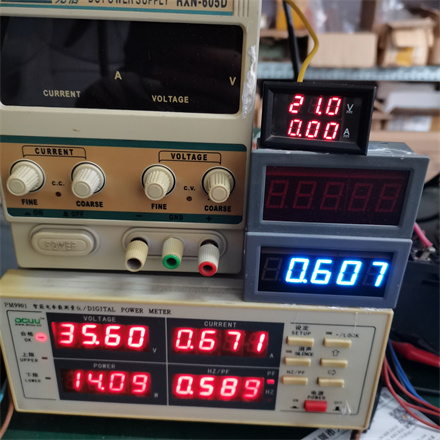

五、電氣特性
1 | 輸入特性 | |||||||
序號 | 項 目 | 技術要求 | 單位 | 備 注 | ||||
1.1 | 額定輸入電壓 | 90-264 | Vac | |||||
1.2 | 輸入電壓范圍 | 100-240 | Vac | |||||
1.3 | 最大輸入電流 | <1.0 | A | |||||
1.4 | 輸入電壓頻率 | 50-60 | Hz | |||||
1.5 | 啟動沖擊電流 | 30/230VAC | A | 冷態啟動 | ||||
1.6 | 功率因素 | ≥0.95(典型值0.9) | Vin=115/230Vac滿載 | |||||
1.7 | 效率 | ≥80%(典型值79%) | Vin=115/230Vac滿載 | |||||
2 | 輸出特性 | |||||||
序號 | 項 目 | 技術要求 | 單位 | 備 注 | ||||
2.1 | 輸出電流范圍 | 1550-1600 | MA | |||||
2.2 | 輸出電壓范圍 | 16-20 | Vdc | |||||
2.3 | 開機延遲 | <3 | S | 輸入110VAC, 滿載 | ||||
2.4 | 關機延遲 | ≤100ms | ||||||
3 | 保護特性 | |||||||
序號 | 項 目 | 技術要求 | 單位 | 備 注 | ||||
3.1 | 輸出短路保護 | 可短路,自恢復 | ||||||
3.2 | 過溫保護 | 130 | ℃ | 滿載 | ||||
4 | 其它特性 | |||||||
4.1 | MTBF | 30000H | ||||||
4.2 | 防水 | IP67 | ||||||
4.3 | 氣味 | 無異味或有害性氣體 | ||||||
六、環境試驗要求
序號 | 項 目 | 要 求 | 判定 |
1 | 振動 | 掃頻范圍5—55Hz,振幅0.35mm,掃頻周期5min,振動時間25min,振動方向X、Y、Z | 帶包裝或整機一起進行試驗 |
2 | 沖擊 | 半正弦波,加速度為10G,脈沖寬度為11mS,沖擊次數5-10次,試驗中無器件脫落,試驗完成后電源通電測試工作正常。 |
七、機械特性及接插件定義(單位:mm)
1、外觀示意圖 長116*寬49*高36
輸入二芯電子線100MM (L)紅(N)黑,輸出二芯電子線150MM (+)紅(-)黑
